該泵使用的葉輪是螺旋與離心葉片一體化結構，流體在葉輪的吸入口前端被引向軸心， 然後再隨葉片的轉動全部排出。該泵采用後抽出結構，  檢修時不需拆卸進、出口管路就能分解零件進行檢修。又由於是臥式安裝，選用中心向上排出，泵體腳部支撐的結構對配管負載強度高，該泵從電機端看為順時針旋轉。

泵的性能優點：

與傳統離心泵相比，螺旋離心泵的結構特點決定了其具有以下性能上的優點：

1、大的固體通徑

螺旋離心葉輪的旋轉形成大的通道，可以輸送含有大顆粒物質的液體。與相近外徑的傳統離心葉輪相比，通徑可提高很多。進口直徑為100mm的泵，可以通過直徑為75mm的固體顆粒。

2、無堵塞性能好，真正無堵塞輸送纖維物質

螺旋離心葉輪的通徑大，加上導向和螺旋推進作用，使其通過性能很好，可以輸送含大顆粒及纖維物質的液體，以及高粘度、高濃度液體。尤其是長纖維物體可以順利通過。

3、低紊流及柔性輸送，無損性好

固液兩相流逐漸向前推進，流動方向無突然變化，流動平穩，對輸送物體的損壞性小，可以輸送活魚，蔬菜、水果等.

4、能量損失小

葉輪的磨損，是由於水流紊亂，流向急劇改變和局部高流速引起的，而螺旋離心葉輪卻沒有這些現象。因而可以：(1)節省能量，與單通道葉輪泵相比，可以節省5%-20%的能量，與渦流泵相比可以節省50%-60%的能量，就可以大大降低運行費用；(2)減少泵的磨損，降低保養維修費用，減少停工期。

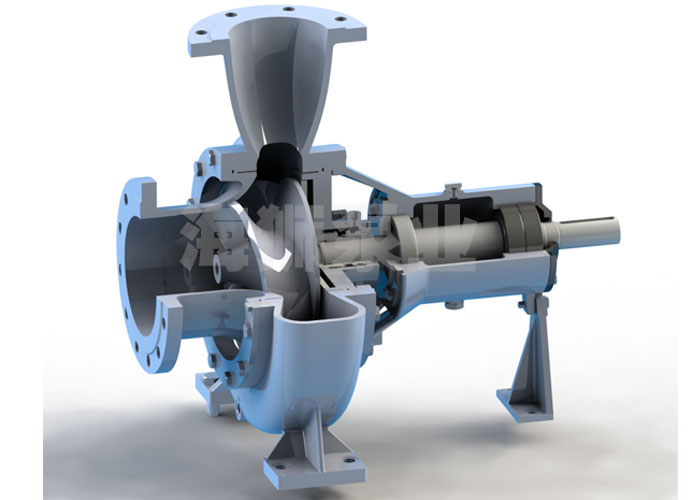

結構圖：
